Как разъем для электрического чайника может улучшить передачу энергии, безопасность и надежность устройства

ДЗИАТАЙразрабатывает компоненты электрического подключения и контроля температуры для производителей бытовой техники.Электрический разъем для чайникаМодель KSD168-1S01 предназначена для обеспечения стабильного электрического соединения между электрическим чайником и его нагревательной подставкой, обеспечивая надежную передачу энергии, эффективную сборку и повторяющуюся ежедневную эксплуатацию.

Разъем электрического чайника является важным компонентом беспроводных электрических чайников, соединяющим корпус чайника с основанием источника питания. Его конструкция влияет на электрическую непрерывность, механическую совместимость, эффективность сборки и долгосрочную надежность продукта. Для производителей бытовой техники выбор правильного разъема требует оценки номинального напряжения и тока, конфигурации клемм, характеристик изоляции, термостойкости, срока службы и применимых рыночных разрешений. В этом руководстве объясняется, как работают разъемы чайника, рассматриваются характеристики JIATAI KSD168-1S01, сравниваются ключевые критерии выбора, а также излагаются практические соображения по контролю качества и закупкам для проектов OEM и ODM.

Оглавление

1. Что такое разъем электрического чайника?
2. Как работает разъем электрического чайника?
3. Какие функции наиболее важны в повседневной работе?
4. КСД168-1С01 Технические характеристики
5. Как выбрать правильный разъем?
6. Как производители могут оценить качество разъемов?
7. В каких приборах можно использовать решения для разъемов для чайников?
8. Что покупатели должны подтвердить перед заказом?
9. Часто задаваемые вопросы
10. Заключение

1. Что такое разъем для электрического чайника?

Разъем электрического чайника — это электромеханический компонент, который обеспечивает силовое соединение между чайником и его устройством электропитания. Во многих конструкциях беспроводных чайников разъем встроен в нижнюю часть чайника и соединяется с соответствующим контактным узлом на нагревательном основании.

Эта конфигурация позволяет пользователям снимать чайник с подставки, не отсоединяя кабель непосредственно от корпуса прибора. По мнению производителей, разъем должен соответствовать механической конструкции, сохраняя при этом надежный электрический контакт при многократном размещении и снятии.

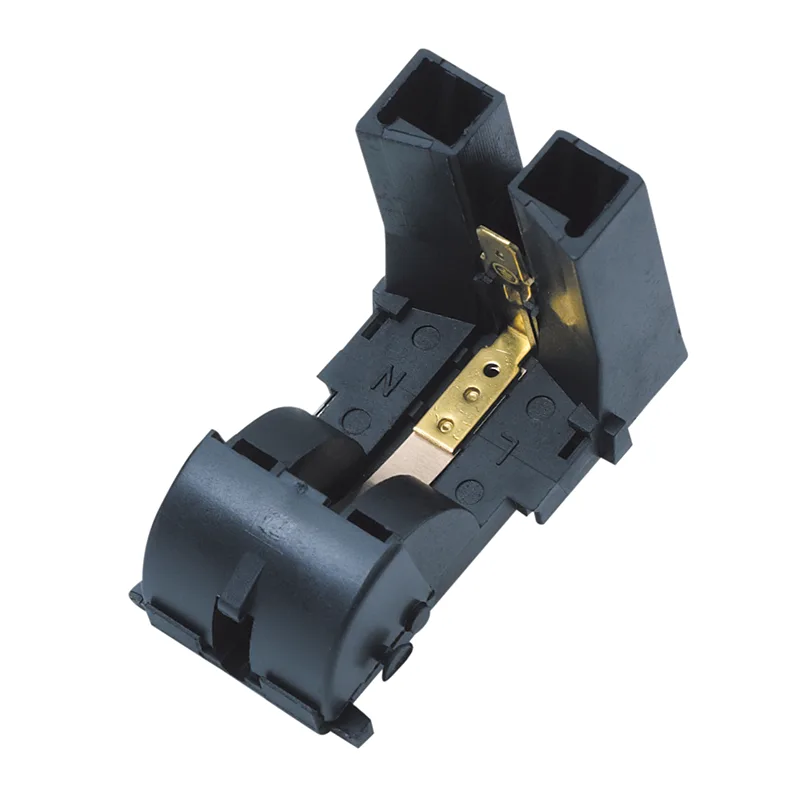

В KSD168-1S01 компании JIATAI используется трехполюсная конфигурация, сочетающая в себе конструкцию из пластика и латуни. Эти материалы служат разным целям: изолирующий корпус помогает разделить проводящие компоненты, а латунь обеспечивает электропроводящий контактный материал. Реальная производительность зависит от готовой конструкции, марки материала, качества сборки и условий эксплуатации.

Для команд разработчиков устройств разъем — это не просто сменный аксессуар. Он является частью общего электрического интерфейса, поэтому его размеры, расположение клемм, номинальный ток и совместимость с соответствующими компонентами управления должны быть проверены во время разработки продукта.

Производители могут просмотреть страницу разъема для электрического чайника JIATAI, чтобы получить информацию о конкретной модели.

2. Как работает разъем электрического чайника?

В типичном беспроводном электрочайнике база питания подключается к сети через шнур питания. Когда чайник правильно установлен на подставке, соответствующие контакты разъема сцепляются и создают электрический путь, необходимый для нагрева.

Этот процесс можно разделить на четыре основных этапа:

• Позиционирование:Чайник ставят на подставку, совмещая соответствующие соединительные конструкции.
• Электрический контакт:Проводящие контакты срабатывают, обеспечивая необходимое подключение питания.
• Режим нагрева:Электрическая энергия поступает в контур нагрева чайника, когда система управления прибора разрешает работу.
• Отключение:При поднятии чайника соединительное соединение отделяется, что позволяет использовать его без проводов.

В полной системе чайника разъем работает вместе с нагревательным элементом, механизмом переключения и устройствами контроля температуры или защитными устройствами. Эти компоненты имеют разные функции. Разъем обеспечивает электрический интерфейс, а соответствующие компоненты управления регулируют или прерывают нагрев в зависимости от конструкции устройства.

Сам по себе разъем не следует рассматривать как комплексное решение для защиты от перегрева или автоматического отключения. Общая безопасность зависит от архитектуры устройства, правильно подобранных компонентов и надлежащего тестирования готового продукта.

3. Какие функции наиболее важны в повседневной работе?

Стабильный электрический контакт

Надежный контакт имеет важное значение, поскольку чайник неоднократно подвергается циклам нагрева и механическим движениям. Плохо подобранные контакты, недостаточное контактное давление, загрязнение или износ компонентов могут увеличить контактное сопротивление и вызвать локальный нагрев. Подходящая конструкция разъема помогает поддерживать предполагаемое электрическое соединение на протяжении всего установленного срока службы.

Электрическая изоляция

Изолирующая структура разделяет проводящие части и помогает предотвратить непреднамеренный электрический контакт. Выбор материала, расстояние между компонентами, целостность корпуса и точность сборки — все это влияет на эффективность изоляции. Эти факторы следует оценивать с учетом рабочего напряжения прибора и применимых требований безопасности.

Термическое сопротивление

Разъемы отопительных приборов работают рядом с компонентами, выделяющими тепло. Их материалы и конструкция должны соответствовать ожидаемым температурам окружающей среды и местным рабочим температурам. JIATAI указывает максимальную температуру окружающей среды T125 для KSD168-1S01; это значение следует интерпретировать в пределах условий, указанных в технической документации модели.

Механическая долговечность

Повторное размещение и удаление может вызвать нагрузку на сопрягаемые контакты и окружающую структуру. Разъем должен соответствовать геометрии чайника и предполагаемому использованию. Механическую посадку и долговечность следует проверять при фактической сборке, а не судить только по внешнему виду.

Производственная совместимость

Разъем, который легко интегрировать, может помочь производителям бытовой техники стандартизировать процедуры сборки. Согласованные размеры, расположение выводов и требования к контролю особенно важны для крупносерийного производства, где небольшие отклонения могут повлиять на производительность сборки и надежность последующей обработки.

4. Технические характеристики КСД168-1С01.

В следующей таблице приведены характеристики, указанные на странице продукта JIATAI. Покупатели должны подтвердить применимую комбинацию рейтинга и одобрения для своего целевого рынка, прежде чем выбирать компонент.

Эти спецификации представляют собой данные на странице продукта, а не заменяют полный технический паспорт. Перед утверждением производства необходимо сверить знаки одобрения, номинальные условия, процедуры испытаний и точную область сертификации с действующей документацией.

5. Как выбрать правильный разъем?

Выбор разъема для чайника требует большего, чем просто соответствие его общего внешнего вида. Инженерные группы должны проверить электрические, механические, температурные требования и требования соответствия готового устройства.

Подтвердите номинальное напряжение и ток

Начните с номинального напряжения прибора, номинального тока и мощности нагревательного элемента. Разъем должен быть рассчитан на фактическую электрическую нагрузку в указанных условиях эксплуатации. Не предполагайте, что модель, одобренная для одной комбинации напряжения и тока, автоматически поддерживает все номиналы, указанные для другого рынка.

Проверьте конфигурацию и размеры опоры

Подтвердите количество и расположение контактов, монтажные размеры, ориентацию соединений и геометрию сопряжения. При замене существующего компонента сравните исходный номер детали и технические чертежи, а не полагайтесь исключительно на визуальное совпадение.

Оценка требований к теплоизоляции и изоляции

Проверьте рабочую температуру вокруг разъема, возможное воздействие пара или конденсата, а также требования к изоляции устройства. Подходящий компонент должен работать в условиях, определенных его производителем и применимыми стандартами на продукцию.

Проверка одобрений рынка

Различные рынки назначения могут требовать различных оценок соответствия и документации. Покупатели должны подтвердить, что конкретная модель и комбинация номинальных характеристик имеют необходимые разрешения для предполагаемого продукта и рынка. Заявление об общей сертификации поставщика не следует интерпретировать как доказательство того, что каждая конфигурация одобрена.

Оценка жизненного цикла и потребностей в обслуживании

Учитывайте ожидаемую частоту использования чайника, гарантийные обязательства на изделие и требуемый срок службы разъема. Указанный циклический рейтинг имеет смысл только тогда, когда понятны условия его испытаний и критерии приемки.

6. Как производители могут оценить качество разъемов?

Контроль качества должен начинаться во время квалификации компонентов и продолжаться посредством входного контроля и испытаний готового устройства. Документированный процесс помогает выявить проблемы до того, как компоненты поступят в массовое производство.

Полезные действия по проверке включают в себя:

• Визуальный осмотр:Проверьте на наличие трещин, деформаций, загрязнений и видимых производственных дефектов.
• Проверка размеров:Проверьте критические размеры и геометрию сопряжения на соответствие утвержденным чертежам.
• Оценка контакта:Оцените электрические характеристики контакта, используя указанный метод испытаний.
• Испытание изоляции:Проведите испытания сопротивления изоляции и диэлектрической прочности в соответствии с применимыми требованиями.
• Оценка температуры:Оцените производительность в типичных условиях эксплуатации.
• Испытание на долговечность:Проверьте механические и электрические характеристики в течение необходимых рабочих циклов.
• Проверка сборки:Проверьте разъем в реальной конфигурации чайника и базовой конфигурации.

Тестирование должно проводиться в соответствии с утвержденными процедурами, с использованием подходящего оборудования и документально оформленных пределов приемки. Испытания высоким напряжением должны выполняться квалифицированным персоналом с использованием соответствующих мер безопасности. Требования к конкретному продукту и применимые стандарты безопасности имеют приоритет над общими значениями испытаний.

7. В каких устройствах можно использовать разъемы для чайников?

Разъемы для электрических чайников в первую очередь связаны с беспроводными электрическими чайниками, но аналогичные принципы подключения могут быть применимы и к другим компактным нагревательным приборам, если это позволяет электрическая и механическая конструкция.

• Бытовые электрочайники:Подключите корпус чайника к его нагревательной базе с электроприводом.
• Приборы для приготовления чая:Поддержка совместимых систем нагрева, используемых для приготовления горячих напитков.
• Некоторые продукты для подогрева напитков:Обеспечьте электрический интерфейс, характеристики разъема которого соответствуют конструкции устройства.
• OEM и ODM техника:Предложите вариант комплектующих для производителей, разрабатывающих собственные модели чайников или продукцию под частной торговой маркой.

Совместимость всегда необходимо подтверждать для каждого приложения. Похожие по внешнему виду приборы могут иметь разные номинальные мощности, расположение клемм, температурные условия и требования к сертификации.

8. Что покупатели должны подтвердить перед заказом?

Для отделов закупок четкая техническая коммуникация помогает уменьшить количество несоответствующих заказов, предотвратимых задержек производства и проблем с квалификацией компонентов. Перед размещением заказа уточните у поставщика следующую информацию:

1. Детали приложения:Укажите модель котла, чертежи изделия, место установки и предполагаемые условия эксплуатации.
2. Электрические требования:Укажите номинальное напряжение, ток, мощность нагрева и требования целевого рынка.
3. Механическая совместимость:Подтвердите размеры, расположение полюсов, сопряжение и детали монтажа.
4. Техническая документация:Запросите последнюю версию технических данных, применимые протоколы испытаний и соответствующую разрешительную документацию.
5. Пример оценки:Прежде чем утверждать массовое производство, протестируйте образцы в фактической сборке устройства.
6. Условия поставки:Подтвердите количество заказа, упаковку, время выполнения, условия доставки и отслеживание партии, где это необходимо.

ДЗИАТАЙ поддерживает поиск компонентов для чайников посредством информации о продуктах и ​​технической коммуникации. Для получения подробной информации о конкретной модели посетите страницу разъема для электрического чайника KSD168-1S01 и подтвердите свои требования перед размещением заказа.

9. Часто задаваемые вопросы

В1: Что делает разъем электрического чайника?

Он устанавливает электрическое соединение между беспроводным чайником и его силовой подставкой, позволяя электрической энергии достигать контура нагрева, когда система управления прибора разрешает работу.

В2: Из чего сделан разъем JIATAI KSD168-1S01?

На странице продукта в качестве строительных материалов указан пластик и латунь. Пластик выполняет изолирующую функцию корпуса, а латунь обеспечивает проводящий контактный материал. Подробные марки материалов должны быть подтверждены в технической документации.

В3: Сколько полюсов имеет KSD168-1S01?

Перечисленная конфигурация имеет три полюса. Покупатели должны проверить расположение клемм и размеры сопряжения с конструкцией своего котла, прежде чем утверждать компонент.

В4: Подходит ли разъем для рынков с напряжением 110 В и 220 В?

На странице продукта перечислено несколько комбинаций напряжения и тока, связанных с различными сертификатами. Точная комбинация, подходящая для конкретного рынка, должна быть подтверждена JIATAI и подтверждена соответствующей документацией на продукт.

В5: Что означает срок службы 10 000 циклов?

Это указанный срок службы продукта. Покупателям следует запросить соответствующее определение испытаний, условия эксплуатации и критерии приемки, чтобы понять, как рейтинг применим к их предполагаемому использованию.

В6: Могу ли я заменить существующий разъем чайника на KSD168-1S01?

Только после проверки электрических характеристик, конфигурации полюсов, механических размеров, температурных требований и соответствующих разрешений. Квалифицированный инженер должен подтвердить совместимость, прежде чем замена будет использована в производстве.

В7: Какую информацию я должен отправить при запросе предложения?

Укажите требуемую модель или образец, электрические характеристики, предполагаемый рынок, предполагаемый объем заказа, механические чертежи, если таковые имеются, а также любые конкретные требования к испытаниям или документации. Это помогает поставщику более точно оценить применение.

10. Заключение

Разъем электрического чайника — небольшой, но важный компонент в работе беспроводного электрического чайника. Правильный выбор помогает производителям обеспечить надежную передачу энергии, сохранить механическую совместимость и удовлетворить электрические и тепловые требования готового устройства. Проверяя номинальные токи, конфигурацию полюсов, характеристики изоляции, срок службы и одобрения для конкретного рынка, группы проектирования и закупок могут принимать более обоснованные решения о выборе поставщиков. KSD168-1S01 от JIATAI предоставляет определенный вариант трехполюсного разъема для совместимых конструкций чайников, а характеристики конкретной модели доступны для ознакомления. Посетите страницу продукта JIATAI Electric Kettle Connector, чтобы изучить перечисленные детали исвязаться с намичтобы обсудить ваше приложение, запросить техническую документацию, оценить образцы и определить подходящее решение для разъемов для вашего следующего проекта по производству бытовой техники.
