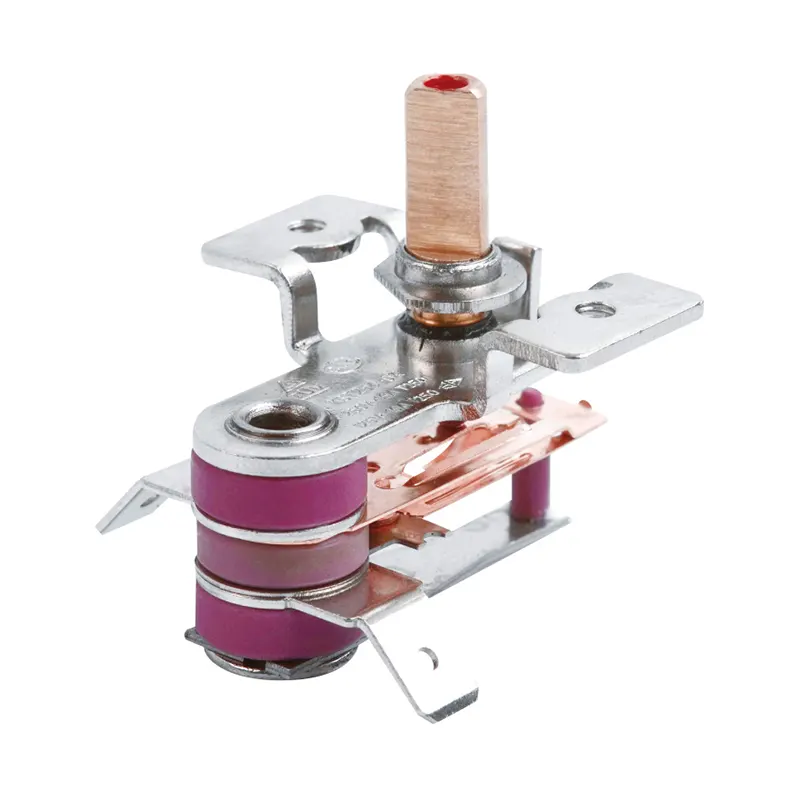

Регулятор температуры электрического парового утюга

Технические характеристики

Высокопроизводительный класс

Материалы и строительные стандарты

Контактные заклепки из серебряного сплава: имеют контакты из оксида серебра-кадмия (AgCdO) или серебра из никеля (AgNi) для предотвращения дуговой сварки, точечной коррозии и окисления при высоких емкостных и резистивных нагрузках.

Высококачественная стеатитовая основа: изолирующий керамический корпус изготовлен с соблюдением строгих допусков по размерам и не дает усадки, растрескивания или размягчения во время непрерывной работы при температурах, превышающих 200°C.

Биметаллическая сборка с защитой от ползучести: биметаллические полосы, отштампованные с высокой точностью, обеспечивают четкое и решительное переключение без возникновения микродуги, тем самым сводя к минимуму радиочастотные помехи (RFI) и уменьшая износ контактов.

Контроль качества и тестирование на соответствие

Каждая партия с автоматизированной производственной линии перед упаковкой проходит 100% заводскую проверку:

Международные стандарты: Соответствует стандартам UL 60730-1, VDE (EN 60730-1), CE, CQC, RoHS 2.0 и REACH.

Термическая калибровка: Протестировано в масляных или воздушных банях с контролируемой температурой для проверки соответствия точек открытия и закрытия техническим характеристикам.

Диэлектрическое сопротивление: подвергается 60-секундному испытанию на пробой при высоком напряжении 1500 В переменного тока.

Параметр продукта

Руководство по инженерному выбору

При выборе подходящего контроллера для электрического парового утюга убедитесь в совместимости размеров вала контроллера температуры электрического парового утюга, номинальной токовой нагрузки, времени термического реагирования и конфигурации монтажа. Чтобы определить конкретные требования, следуйте инструкциям ниже.

Шаг 1: Выберите рабочий механизм

Регулируемый биметаллический термостат: служит основным компонентом управления, подключаясь непосредственно к управляемой пользователем шкале. Позволяет плавно регулировать температуру подошвы в зависимости от ткани: от нейлона/шелка до льна/хлопка.

Переключатель мгновенного действия с фиксированной температурой: Функционирует как вспомогательный предохранительный ограничитель температуры или устройство отключения при выкипании. Установленный на котле парогенератора или зоне дополнительного нагрева подошвы, он постоянно или временно размыкает контур в случае перегрева.

Шаг 2: Определите температурный диапазон

Разница температур определяет стабильность подачи пара и предотвращает частое переключение:

Режим высокой температуры (160–230 °C): подходит для стирки хлопка, льна и непрерывного отпаривания.

Средняя температура (110–160 °C): подходит для смесей шерсти и полиэстера.

Низкотемпературный режим (50–110 °C): подходит для синтетических волокон. Меньший перепад (±3°C) необходим для предотвращения внезапного падения температуры при контакте воды с подошвой.

Дифференциальный отбор

Широкий дифференциал (8°C – 12°C): рекомендуется для сухих паяльных устройств, чтобы снизить частоту коммутации и продлить срок службы серебряных контактов.

Узкий дифференциал (3–5 °C): подходит для мощных паровых утюгов, обеспечивая немедленный нагрев при попадании воды в паровую камеру.

Шаг 3: Соответствие формы и конструкции крепления

Тип вала: варианты включают валы с D-образным вырезом, валы с поперечными пазами или валы с накаткой.

Длина вала и угол поворота: Стандартная длина вала составляет от 10 до 30 мм. Возможные варианты поворота: 180°, 270° или 300°.

Монтажный кронштейн: имеет плоское основание со стандартным расстоянием между отверстиями 28 мм или 36 мм. Для компактных утюгов доступны специальные смещенные или изогнутые монтажные кронштейны.

Шаг 4: Конфигурация и расстояние между клеммами

Ширина клеммы: стандартные клеммы с выступами 6,3 мм (1/4 дюйма) или 4,8 мм (1/10 дюйма).

Конечный угол: 0° (горизонтально/прямо), 45° (под углом) или 90° (вертикально). Вертикальная компоновка уменьшает занимаемую по горизонтали площадь в низкопрофильных утюгах.

Шаг 5: Варианты тепловой компенсации

В мощных паровых утюгах (2000–2800 Вт) впрыск холодной воды может вызвать термическую задержку на поверхности подошвы, прежде чем тепло будет передано на биметаллическую полосу. Без компенсации: Подходит для стандартных сухих утюгов и легких дорожных утюгов.

С внутренней резистивной компенсацией: встроенный нагревательный элемент ускоряет реакцию биметаллической полоски во время интенсивных паровых циклов, тем самым поддерживая стабильную температуру подошвы.

Запросить образцы и технические предложения

Чтобы запросить калиброванные инженерные образцы или получить ценовое предложение в течение 24 часов, предоставьте нашей технической команде следующую информацию:

Размеры клемм и угол ориентации

Предполагаемый годовой спрос

Требования к электрической нагрузке (напряжение и ток)

Диапазон рабочих температур и требования к перепаду температур
